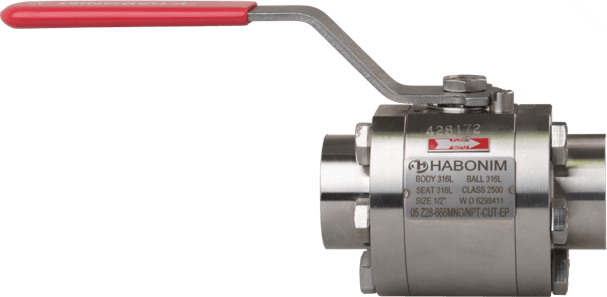

Metal Seated (MTM) Valves

Z28 Series

Size range:

1⁄4”- 6” (DN8-DN150)

Pressure range::

Class 2500

Body
• Standard and full port design
• Unidirectional
• High flow capacity and minimum turbulence
• Fire safe design to API 607 and ISO 10497

Ball and metal seats set
• Leak rate to EN12266-1 Rate B (factory tested) is achieved by accurate grinding and lapping processes
• Various surface treatments and coatings available for superb corrosion and abrasion resistance
• Constant preload of ball/seats set obtained by Inconel 718 Belleville spring
• Low operating torque

Stem
• Blowout-proof design
• Solid one-piece
• Tight stem-to-ball engagement
• High torque durability
• Live loaded stem seal Minimum thermal expansion
• One size up and shorter body bolts
• Additional spring washers

Tongue & groove labyrinth design
• Zero leakage into the atmosphere
• Full compression of encapsulated body seal
• Accurate alignment of all part

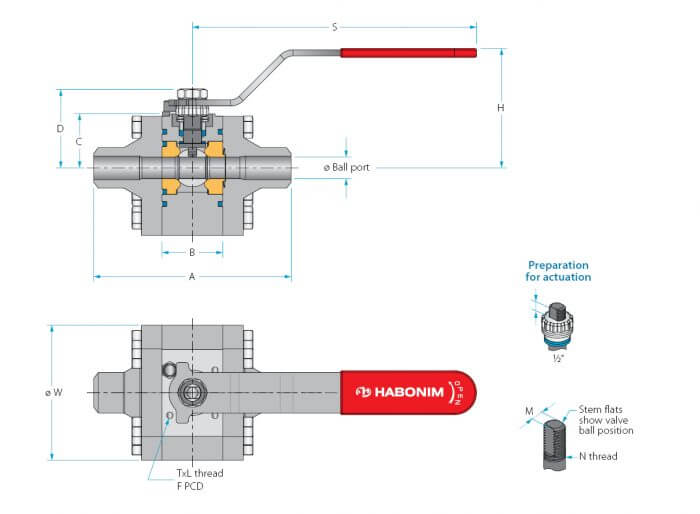

  • Metal Seated (MTM) Z28

  • Metal Seated (MTM) Z28

מפעיל

מפעיל COMPACT פנאומטי מפעיל 4 בוכנות ייחודי המספק מומנט מרבי בצריכת אוויר מינימאלית. תכנונו המיוחד מאפשר מבנה קומפקטי, תנועה מהירה והפחתת שחיקה תודות לחלוקת עומסים אחידה. מפעיל קומפאקט מוחזר קפיץ משמש להפעלת ברזי Emergency – ESD Shutdown (ניתוק חירום). אפשרות נוחה להרכבת אביזרי פיקוד, הפעלה ובקרה לפי תקני Namur ו-ISO.

מידע נוסף

שימושים מיוחדים

ערכת הרכבה הינה בעלת תפקיד מרכזי בתפקוד תקין של יחידה אוטומטית. הערכה מיועדת להתקנה ותפעול בטוח של היחידה השלמה, ותוכננה בצורה המאפשרת התקנה קלה ותחזוקה פשוטה, תוך שמירה על בטיחות עובדים מקסימלית.

ערכת ההרכבה של בונים תוכננה כך שתתאים למגוון רחב של יישומים. הערכה מתאימה למפעילי COMPACT גם כאשר מדובר בהתקנה על ברז של יצרן אחר או עבור ברז הבונים המפוקד ע"י מפעיל של יצרן אחר.

מידע נוסף

אביזרים נלווים
