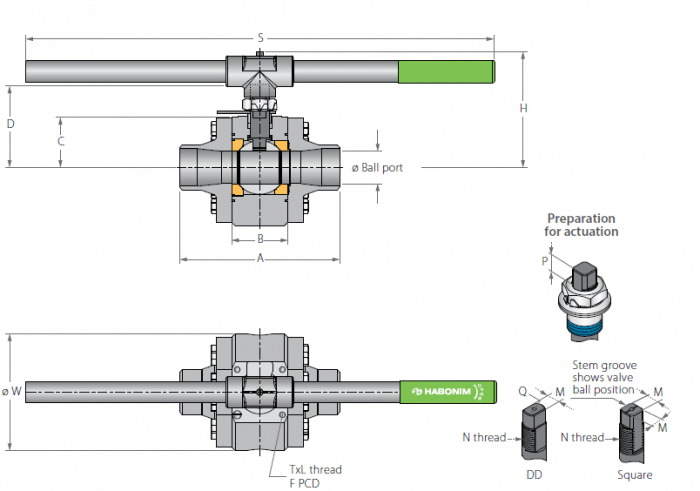

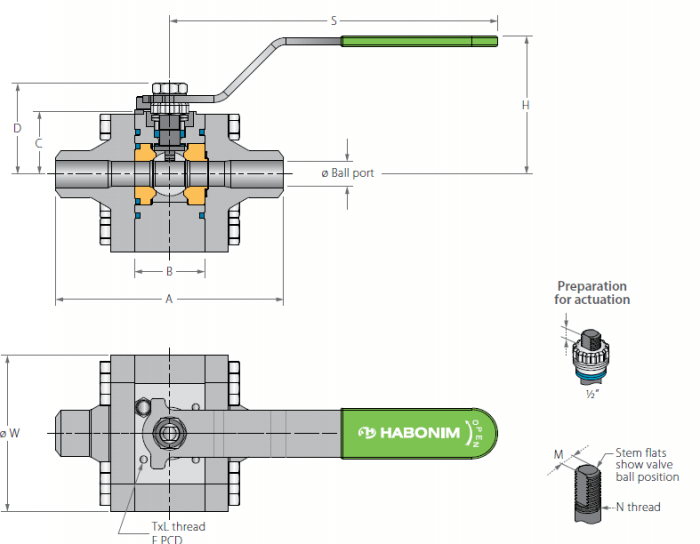

Bola flotante, alta presión, 3 piezas hasta 260 °C (500 °F)
Z28W
- Rango de tamaño
- 1⁄4”- 6” (DN8-DN150)
- Rango de presión
- Class 2500, Bar 350, Psi 5000
-60 °C a 260 °C (-76 °F a 500 °F)
Alta presión Alta temperatura Clase 2500, presión diferencial completa para tamaños de hasta 2″ inclusive (DN50), presión diferencial de hasta 255 bar (3.700 psi) para tamaños de 2½» (DN65) y superiores con asientos híbridos.
Las piezas que soportan presión cumplen con ASME B16.34, para el espesor de pared, diseño comprobado para pruebas de presión de ruptura de cuatro veces la máxima presión de trabajo admisible durante 5 minutos. Un vástago de un tamaño mayor al normal hecho de material de alta tracción cumple con ASME B16.34 y API 6D para los requisitos del tren de transmisión proporciona un factor de seguridad suficiente durante la operación. Un diseño especial de asiento híbrido se compone de un alojamiento de metal y un inserto de polímero mecanizado como una sola unidad, que proporciona un cierre a prueba de burbujas (Tasa A) además de un menor par de operación.
- Stainless Steel, alloys, Carbon Steel – selected to meet temperature and application. ASME
B16.34 listed cast or forged material for the valve body and ends. - Surface treatments & coatings – LTPN, HVOF Cr₃ C₂ (Chromium Carbide), HVOF WC-Co
(Tungsten Carbide) and Stellite.
- Stainless Steel, alloys, Carbon Steel – selected to meet temperature and application. ASME
Materials:
- Pressure containing parts are in compliance with ASME B16.34 (with modifications for
some series). - Leak rate to EN12266-1 Rate B (factory tested) is achieved by accurate grinding and
lapping processes. - Constant preloading of ball/seats set obtained by Inconel 718 Belleville spring.
- Pressure containing parts are in compliance with ASME B16.34 (with modifications for
Robust design:
- Designs are burst proof tested for 4 times the maximal working pressure.
- Designed and tested per testing & acceptance criteria ANSI/FCI 70-2.
Pressure tested:
