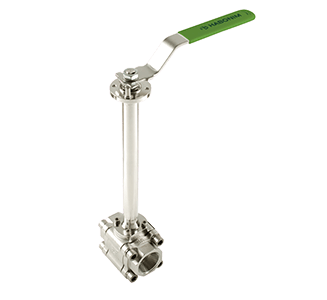

Bola flotante criogénica de 3 piezas BD - Bidireccional

C47-BD


Rango de tamaño
1⁄4”- 8” (DN8-DN200)
Rango de presión
Class #150/300, 20/50 bar, 290/750 psi

Totalmente BIDIRECCIONAL – ΔP completo

Características de diseño
Duradero vástago sólido de una sola pieza y alto par de torsión. Acoplamiento direccional ajustado de vástago a bola que garantiza la alineación del orificio de alivio. Control estricto de materiales y tolerancias de fabricación.

Transferencia de calor eficiente
El estrecho espacio entre el DI de la extensión y el DE del vástago hace posible que el sello del vástago permanezca a temperatura ambiente

Cavidad sin acumulación de presión
Sellado con autoalivio de presión para servicio de presión completa bidireccional.

Ángulo flexible para instalación del bonete
Hasta 45° desde la vertical para bonetes de 12″ (según las pautas BS6364). Hasta 15° desde la vertical para bonetes de 6″ (no cumple con BS6364).



Leer más
Cryogenic Floating Ball Valve

Special mechanical design and construction

  • Solid one-piece high torque durable stem.
  • Tight stem-to-ball directional engagement, ensures relief hole alignment.
  • Strict materials and manufacturing tolerances control.

Efficient heat transfer

  • A narrow space between the extension ID and the stem OD allows the
    stem seal to remain at an ambient temperature.

No-Trap Cavity

  • Relief hole on the upstream sphere of the ball to prevent pressure buildup in the cavity.
  • Single-side or self-pressure-relief sealing for bidirectional full pressure service.

Flexible bonnet installation angle

  • Up to 45° from the vertical axis for the 12” bonnet (per BS6364 guidelines).
  • Up to 15° from the vertical axis for the 6” bonnet (not BS6364 compliant).

Flow direction indicators (for valves with preferred flow direction)

  • Highly visible arrows on body and bonnet top.
  • “T” mark on the stem, showing relief hole direction.

Double isolation / double block and bleed designs available upon request
Clean assembly and packing

Descargas

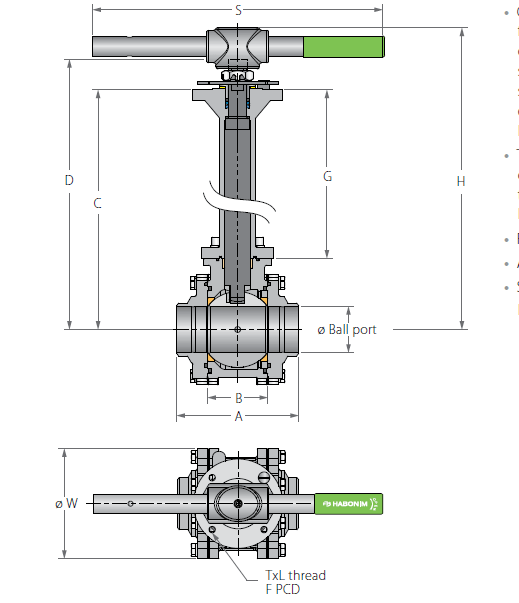

C47-BD Series- technical drawing
EN
Welding Instructions
EN
Product Line Brochure
EN
ES
CN
DE
Cryogenic Catalogue
EN
