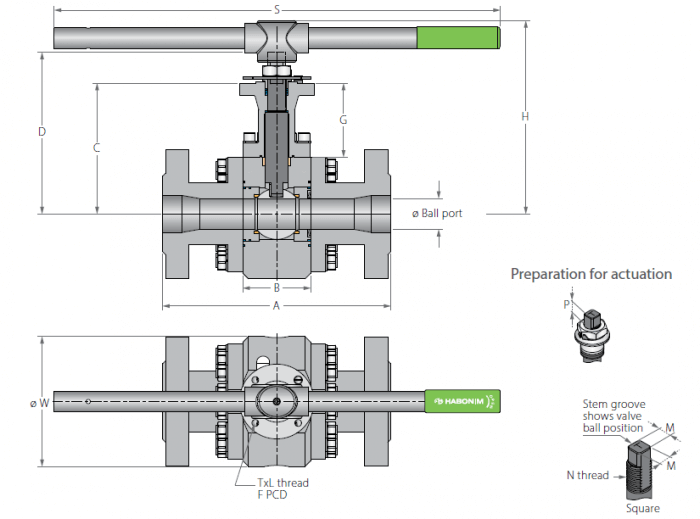

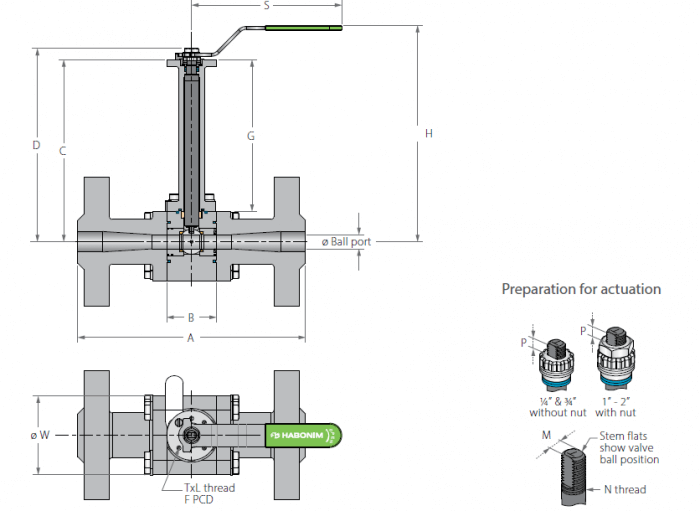

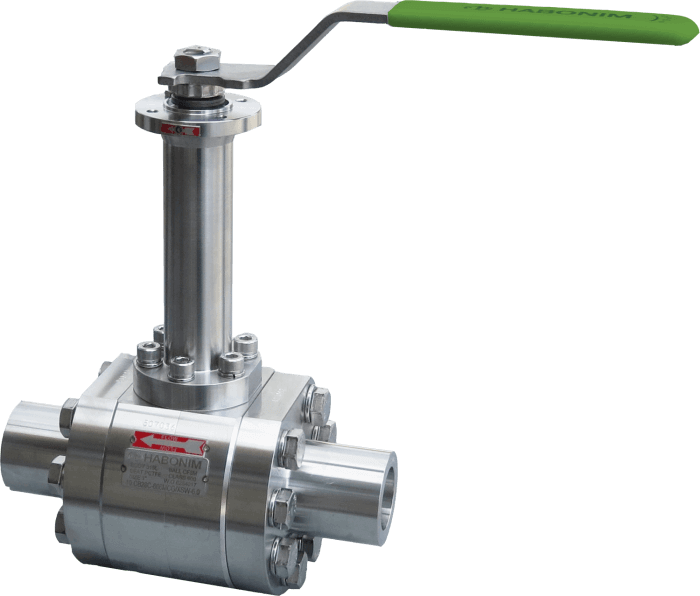

Criogénica de alta presión Bola flotante, 3 piezas
C28
- Rango de tamaño
- 1/4” – 8” (DN8-DN200)
- Rango de presión
- Class #2500, 414 bar, 6000 psi
Criogénica, alta presión Clase 2500, presión diferencial completa para tamaños de hasta 2″ inclusive (DN50), presión diferencial de hasta 103 bar (1494 psi) para tamaños de 2½» (DN65) y superiores con asientos híbridos.
Las piezas que soportan presión cumplen con ASME B16.34, para el espesor de pared, diseño comprobado para pruebas de presión de ruptura de cuatro veces la máxima presión de trabajo admisible durante 5 minutos. Un vástago de un tamaño mayor al normal hecho de material de alta tracción cumple con ASME B16.34 y API 6D para los requisitos del tren de transmisión proporciona un factor de seguridad suficiente durante la operación. Un diseño especial de asiento híbrido se compone de un alojamiento de metal y un inserto de polímero mecanizado como una sola unidad, que proporciona un cierre a prueba de burbujas (Tasa A) además de un menor par de operación.
- Solid one-piece high torque durable stem.
- Tight stem-to-ball directional engagement, ensures relief hole alignment.
- Strict materials and manufacturing tolerances control.
Special mechanical design and construction
- A narrow space between the extension ID and the stem OD allows the
stem seal to remain at an ambient temperature.
- A narrow space between the extension ID and the stem OD allows the
Efficient heat transfer
- Relief hole on the upstream sphere of the ball to prevent pressure buildup in the cavity.
- Single-side or self-pressure-relief sealing for bidirectional full pressure service.
No-Trap Cavity
- Up to 45° from the vertical axis for the 12” bonnet (per BS6364 guidelines).
- Up to 15° from the vertical axis for the 6” bonnet (not BS6364 compliant).
Flexible bonnet installation angle
- Highly visible arrows on body and bonnet top.
- “T” mark on the stem, showing relief hole direction.
Double isolation / double block and bleed designs available upon request
Clean assembly and packing
Flow direction indicators (for valves with preferred flow direction)
