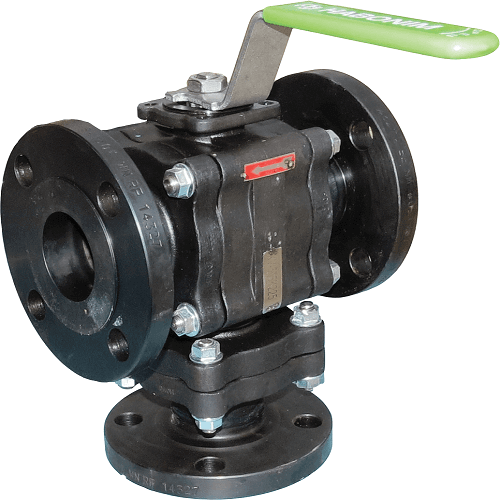

Desviadora Bola flotante, 3 piezas
D47
- Rango de tamaño
- 1/4”- 6” (DN8-DN150)
- Rango de presión
- Class #600, 100 bar, 1500 psi
Cuerpo
• Diseño de tres piezas
• Cuerpo forjado o fundido
• Cumplimiento total de ASME B16.34 (espesor de pared)
• Cuerpo abatible para un fácil mantenimiento en la línea
• Amplia variedad de conexiones de extremos para válvulas de puerto completo o estándar
• Plataforma de montaje superior resistente que cumple con ISO 5211 para facilitar el montaje del actuador y otros accesorios
Bola
• Varias configuraciones
• Bola sólida pulida al espejo
• Alta capacidad de flujo con baja caída de presión en abertura completa
• Concepto de bola flotante para un cierre positivo
Vástago
• Vástago sólido de una sola pieza
• Diseño a prueba de expulsión
• Dispositivo antiestático
Sello del vástago
• HermetiX™ ISO 15848-1 certificado
• Alta duración de hasta 500 mil ciclos
• Mecanismo antiabrasión
• Autocompensado
Asientos y sellos
• Asientos y sellos
• Diseño integral de una sola pieza
• Bajo par
• Tasa de estanqueidad A
- Zero fugitive-emission no maintenance stem sealing.
- Double body sealing.
- Fire safe.
- 100% tested.
- 100% materials & processing back-tracking.
- Quality system approved for API 6D, PED/TPED, ATEX, SIL.
Total HermetiX Integrity Package:
- Wide range of end connections available for assembly on a generic
center section in 3 pieces series, standard or full port. - Flanged connections comply with ANSI B16.5 with standard or full
port and EN 1092 with full port.
- Wide range of end connections available for assembly on a generic
End Connections variety:
- Stainless Steel, Carbon Steel, special alloys as cast, forge or bar stock.
- Variety of polymers and elastomers for wide range of applications.
Materials:
Descargas
