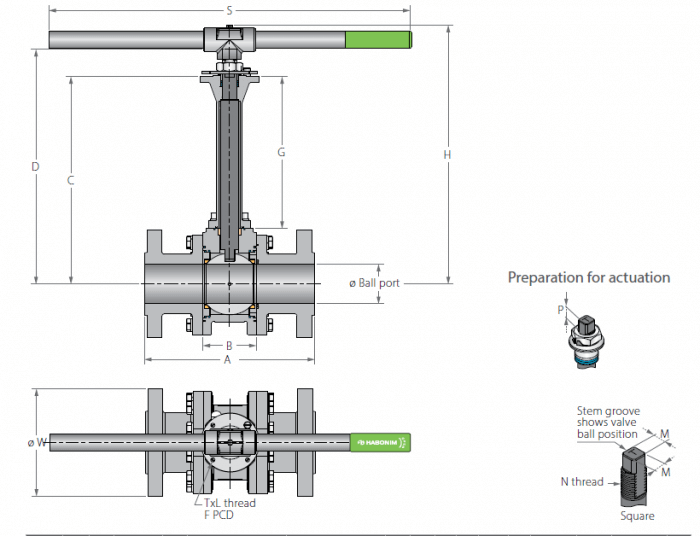

Criogénica flotante De bola, 3 piezas
C26
- Rango de tamaño
- 2”- 8” (DN50-DN200)
- Rango de presión
- Class #600, 100 bar, 1500 psi
Características de diseño
• Duradero vástago sólido de una sola pieza y alto par de torsión. • Acoplamiento direccional ajustado de vástago a bola que garantiza la alineación del orificio de alivio. • Control estricto de materiales y tolerancias de fabricación.
Transferencia de calor eficiente
• El estrecho espacio entre el DI de la extensión y el DE del vástago hace posible que el sello del vástago permanezca a temperatura ambiente.
Cavidad sin acumulación de presión
• Orificio de alivio aguas arriba de la esfera de la bola para evitar la acumulación de presión en la cavidad.
Ángulo flexible para instalación del bonete
• Hasta 45° desde la vertical para bonetes de 12″ (según las pautas BS6364) • Hasta 15° desde la vertical para bonetes de 6″ (no cumple con BS6364).
- Solid one-piece high torque durable stem.
- Tight stem-to-ball directional engagement, ensures relief hole alignment.
- Strict materials and manufacturing tolerances control.
Special mechanical design and construction
- A narrow space between the extension ID and the stem OD allows the
stem seal to remain at an ambient temperature.
- A narrow space between the extension ID and the stem OD allows the
Efficient heat transfer
- Relief hole on the upstream sphere of the ball to prevent pressure buildup in the cavity.
- Single-side or self-pressure-relief sealing for bidirectional full pressure service.
No-Trap Cavity
- Up to 45° from the vertical axis for the 12” bonnet (per BS6364 guidelines).
- Up to 15° from the vertical axis for the 6” bonnet (not BS6364 compliant).
Flexible bonnet installation angle
- Highly visible arrows on body and bonnet top.
- “T” mark on the stem, showing relief hole direction.
Double isolation / double block and bleed designs available upon request
Clean assembly and packing
Flow direction indicators (for valves with preferred flow direction)
