650°C (1200°F) עד כדורי צף עמיד בטמפרטורה

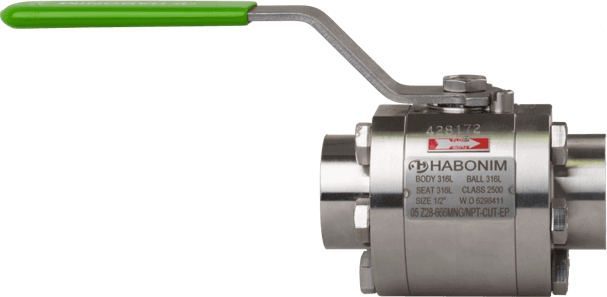

Z28M

Size range:

1⁄4”- 6” (DN8-DN150)

Pressure range::

Class 2500

High Pressure High Temperature Class 2500, full differential pressure for sizes up to and including 2" (DN50), differential pressure of up to 255 bar (3700 psi) for sizes 2½" (DN65) and above with hybrid seats .

Pressure containing parts are in compliance with ASME B16.34, for wall thickness, design type-tested for burst testing of four times the pressure rating for 5 minutes. A one-size-up stem made of high tensile material complies with ASME B16.34 and API 6D for drive train requirements provides sufficient safety factor during operation. A special hybrid seat design is comprised of a metal housing and polymer insert machined as a single unit provides bubble tight shut-off (Rate A) combined with lower operating torque.

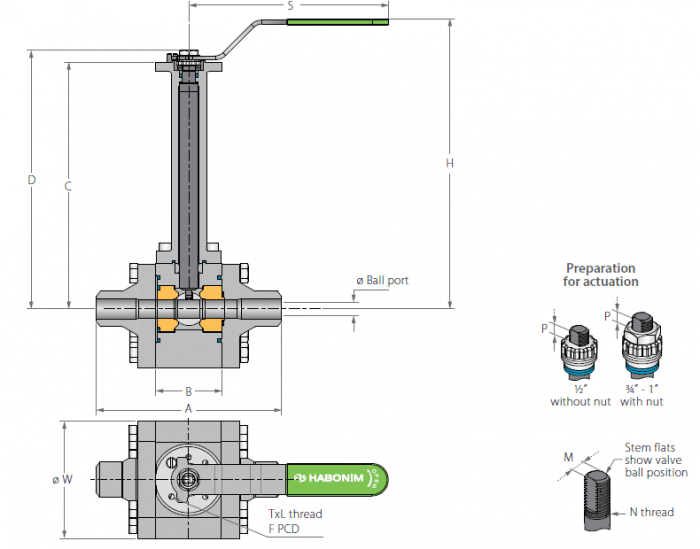

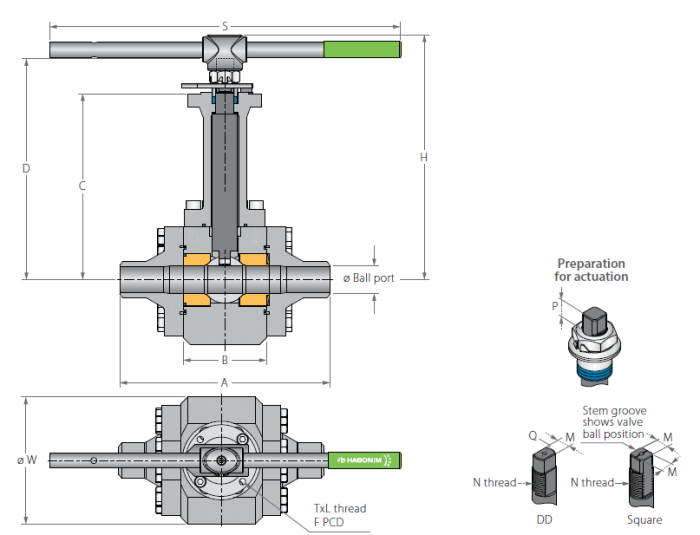

Technical Drawing הוראות הזמנה

מפעיל

מפעיל קומפקט הוא מפעיל פנאומטי עם רבע סיבוב אשר מכפיל את המומנט וחותך בחצי את מהלך הבוכנה

הביצעוים המעולים מושגים ע"י תכנון 4 אשר מייצר מומנט סביב בוכנה אשר ממוקמת במרכז וזה גורם להכפלת הכח עבור מפעיל בגודל זהה או מחצית הגודל עבור אותו הכח וכן לזמן פתיחה וסגירה הרבה יותר מהיר

ניתן להשגיע מגוון של ערכות הרכבה המאפשרות הרכבה ושימוש אופטימלי של מעפיל קומפקט לאוטומציה של הברזים עם ברזים של הבונים וכן שילוב פשוט עם ברזים בעלי ממשק איזו סטנדרטי

חבילות אוטמציה לברזים מוצעות על בסיס ברזים ומםעילים של הבונים או כחבילות המתלבשות על ברזים לפי בקשת הלקוח

מידע נוסף

שימושים מיוחדים

ערכת הרכבה הינה בעלת תפקיד מרכזי בתפקוד תקין של יחידה אוטומטית. הערכה מיועדת להתקנה ותפעול בטוח של היחידה השלמה, ותוכננה בצורה המאפשרת התקנה קלה ותחזוקה פשוטה, תוך שמירה על בטיחות עובדים מקסימלית.

ערכת ההרכבה של בונים תוכננה כך שתתאים למגוון רחב של יישומים. הערכה מתאימה למפעילי COMPACT גם כאשר מדובר בהתקנה על ברז של יצרן אחר או עבור ברז הבונים המפוקד ע"י מפעיל של יצרן אחר.
