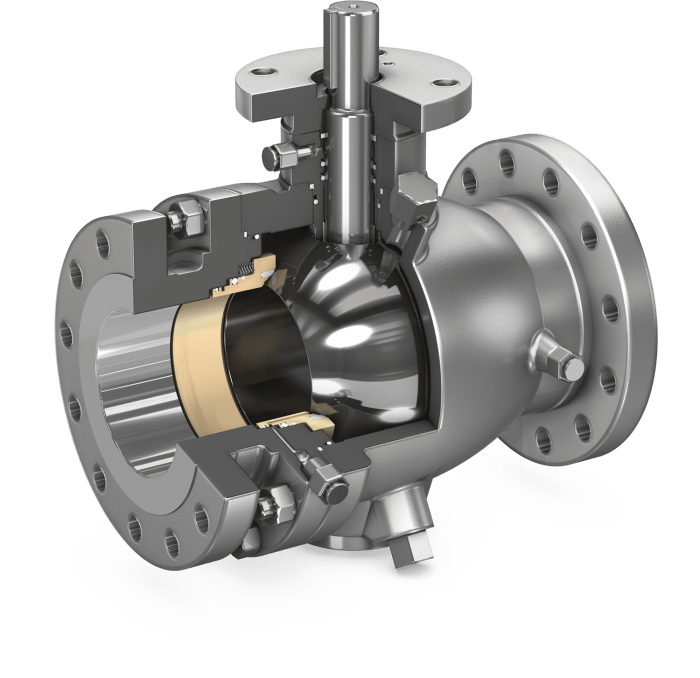

Trunnion Two piece design

81/82 Series

Size range:

2”-16” (DN50-DN400)

Pressure range:

Class 150/300

Design features
• 2-piece cast flanged valve
• Double block & bleed
• Blowout-proof robust stem design
• Bi-directional as standard
• API 6D certified (API monogram #6D-1278)
• Fire safe designed to API 6FA, API 607, ISO 10497
• Comply with NACE MR0175/ISO 15156
• Corrosion resistant low friction bearings
• Double Piston Effect or Single Piston Effect seat design
• Mixed SPE and DPE seats design also available
• Inconel springs, assist in low pressure sealing
• Stainless steel injection fittings for emergency stem or seat sealant & lubrication maintenance



  • Trunnion Two piece design

  • 81/82 Series

  • 81/82 Series

מפעיל

מפעיל COMPACT פנאומטי מפעיל 4 בוכנות ייחודי המספק מומנט מרבי בצריכת אוויר מינימאלית. תכנונו המיוחד מאפשר מבנה קומפקטי, תנועה מהירה והפחתת שחיקה תודות לחלוקת עומסים אחידה. מפעיל קומפאקט מוחזר קפיץ משמש להפעלת ברזי Emergency – ESD Shutdown (ניתוק חירום). אפשרות נוחה להרכבת אביזרי פיקוד, הפעלה ובקרה לפי תקני Namur ו-ISO.

מידע נוסף

שימושים מיוחדים

ערכת הרכבה הינה בעלת תפקיד מרכזי בתפקוד תקין של יחידה אוטומטית. הערכה מיועדת להתקנה ותפעול בטוח של היחידה השלמה, ותוכננה בצורה המאפשרת התקנה קלה ותחזוקה פשוטה, תוך שמירה על בטיחות עובדים מקסימלית.

ערכת ההרכבה של בונים תוכננה כך שתתאים למגוון רחב של יישומים. הערכה מתאימה למפעילי COMPACT גם כאשר מדובר בהתקנה על ברז של יצרן אחר או עבור ברז הבונים המפוקד ע"י מפעיל של יצרן אחר.

מידע נוסף

אביזרים נלווים
