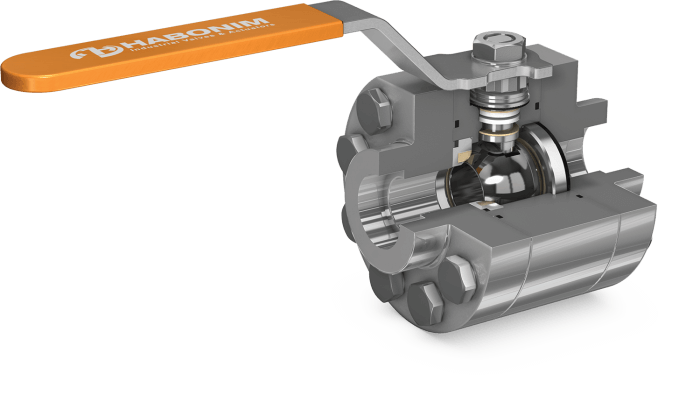

Alta presión Válvulas

Series 28X/28W

Rango de tamaño:

½"- 1¼" (DN15-DN32)

Rango de presión:

Clases 1500/2500

La serie 28 con un tamaño de hasta 2″ inclusive (DN50), puede operar bajo plena presión diferencial Clase 2500, y ofrece una funcionalidad fluida y sin problemas. Para tamaños de 2½» (DN65) y superiores, la serie 28 con asientos híbridos puede soportar una presión diferencial de hasta 255 bar (3.700 psi).

Las piezas que soportan presión cumplen con ASME B16.34, para el espesor de la pared, el diseño pasó con éxito las pruebas de presión de ruptura de acuerdo con las reglas DNV, es decir, manteniendo cuatro veces la máxima presión de trabajo admisible durante 5 minutos. Un vástago de un tamaño mayor al normal hecho de material de alta tracción cumple con ASME B16.34 y API 6D para los requisitos del tren de transmisión proporciona un factor de seguridad suficiente durante la operación. Un diseño especial de asiento híbrido se compone de un alojamiento de metal y un inserto de polímero mecanizado como una sola unidad. Esto proporciona una mayor rigidez del asiento metálico y un cierre a prueba de burbujas (Tasa A) combinado con un menor par de funcionamiento en comparación con cualquier solución de válvula equivalente.

  • 28X

  • 28W SEGURO CONTRA INCENDIOS

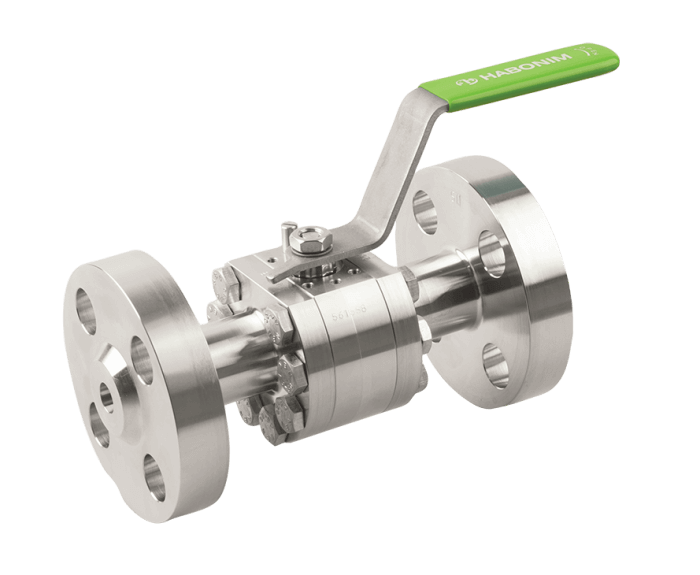

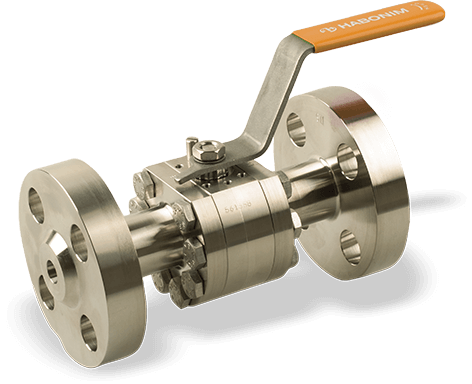

  • Serie 28W de alta presión

  • 28X/28W

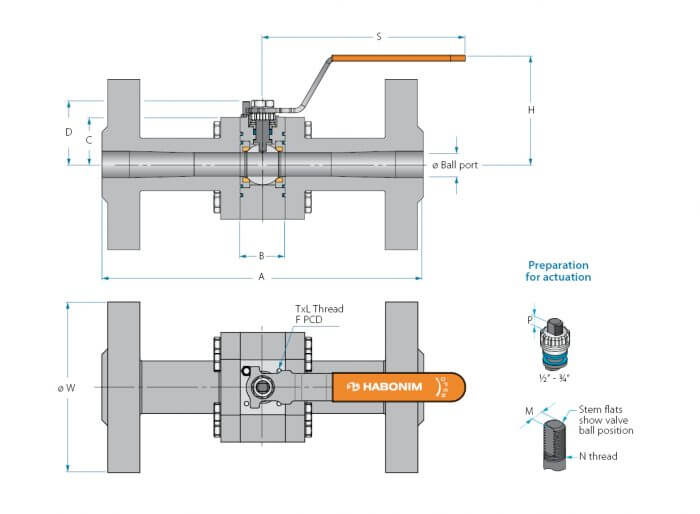

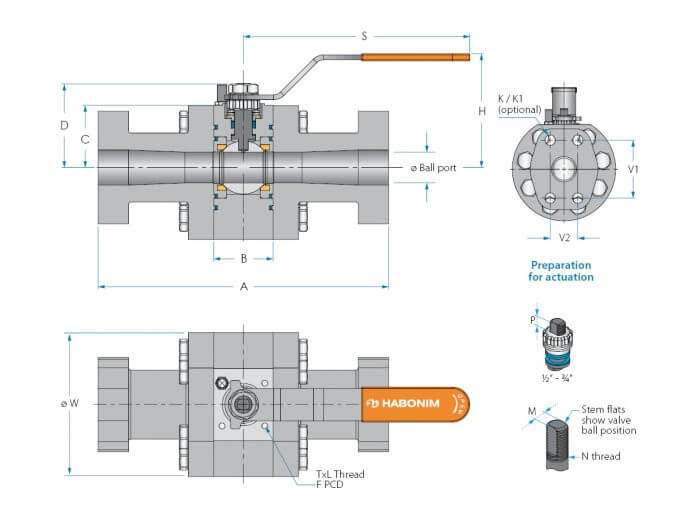

  • Series 28W/28: Bridada ANSI cara realzada (RF), anillo RTJ (RTJ) Tamaño 1⁄2" - 1 1⁄4"

  • Series 28W/28: Bridada ANSI cara realzada (RF), anillo RTJ (RTJ) Tamaño 1 1⁄2" - 8"

Actuación

El actuador COMPACT es un actuador neumático de cremallera y piñón de un cuarto de vuelta que duplica el par de los actuadores neumáticos estándar. El rendimiento superior se logra mediante el diseño patentado de cuatro pistones de Habonim, que produce un par alrededor de un pistón ubicado en el centro. Esto se traduce en el doble de potencia para el actuador del mismo tamaño o la mitad del tamaño para la misma cantidad
de potencia.



Más información

Uso especial

Los kits de montaje juegan un papel importante en el buen funcionamiento de una unidad automatizada. El kit de montaje es diseñado para una instalación y operación seguras de la unidad completa, con una construcción rígida y sin Esquinas filosas. Este producto bien diseñado proporciona una amplia gama de movimientos para la llave, permitiendo una fácil instalación y mantenimiento, así como la máxima seguridad del trabajador..

Whether pairing Habonim valves with the Habonim Compact™ actuators, customizing a mounting kit to pair the Habonim Compact™ actuator with other valve brands or mounting Habonim valves on a wide variety of other actuator brands; Habonim is a one stop shop, offering valve automation linkage hardware for a wide range of applications.

Más información

Accesorios
