Tanque de descarga Válvulas

Serie R48X/R48

Rango de tamaño:

1⁄2"- 4" (DN15-DN100)

Rango de presión:

Clase 300

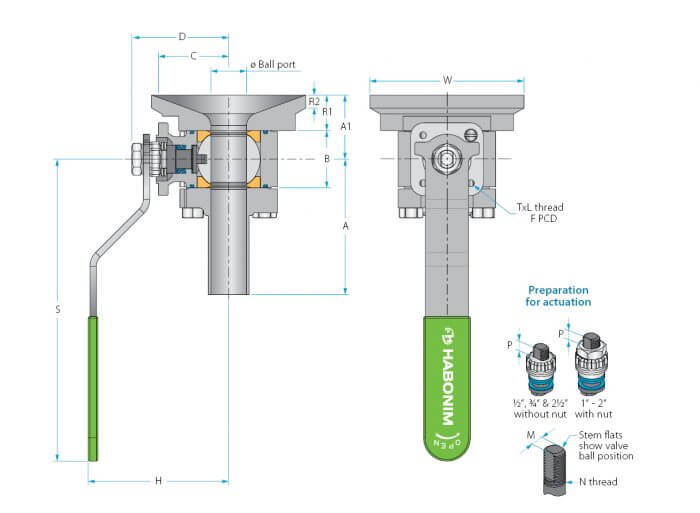

Serie R48 – puerto para tubo

Diseño del cojinete
• Espejo pulido
• Varias geometrías: cóncava, plana, elipsoidal, enchaquetada, cónica o esférica
• Tubo de descarga (FP) – Cojinete adaptativo con la misma geometría de la tubería, diseñado para proporcionar un ‘volumen muerto’ mínimo en las líneas, lo que evita que los fluidos de proceso se estanquen y así se garantice el drenaje total de las cavidades del tubo.

Cuerpo
• Tramo muerto mínimo entre la esfera de la bola y la superficie interna del tanque
• Diseño de tres piezas con cuerpo giratorio para un fácil mantenimiento
• Plataforma de montaje superior compatible con ISO 5211 para facilitar el montaje del actuador y otros accesorios
• Los puertos de purga CIP/SIP aseguran el lavado completo de la cavidad de la válvula (opcional)
• Chaqueta de vapor (opcional)
• Flujo aerodinámico que garantiza un drenaje completo

Sello del vástago HermetiX™
• HermetiX™ certificada según ISO 15848-1 y API641
• Diseñado para funcionar durante 500.000 ciclos sin reacondicionamiento
• Mecanismo antiabrasión
• Autocompensado

  • Tanque de descarga de la serie 48 TuBore™

  • Serie R48X/R48

Actuación

EL COMPACTO El actuador es un actuador neumático de piñón y cremallera de un cuarto de vuelta que duplica el par de Actuadores neumáticos estándar. El rendimiento superior se logra mediante el sistema patentado de Habonim. diseño de cuatro pistones, que genera torque alrededor de un pistón ubicado en el centro. esto se traduce en el doble de potencia para el mismo tamaño de actuador o la mitad del tamaño para la misma cantidad de energía.

Más información

Uso especial

Los kits de montaje juegan un papel importante en el buen funcionamiento de una unidad automatizada. El kit de montaje es diseñado para una instalación y operación seguras de la unidad completa, con una construcción rígida y sin Esquinas filosas. Este producto bien diseñado proporciona una amplia gama de movimientos para la llave, permitiendo una fácil instalación y mantenimiento, así como la máxima seguridad del trabajador..

Whether pairing Habonim valves with the Habonim Compact™ actuators, customizing a mounting kit to pair the Habonim Compact™ actuator with other valve brands or mounting Habonim valves on a wide variety of other actuator brands; Habonim is a one stop shop, offering valve automation linkage hardware for a wide range of applications.

Más información

Accesorios
