Control Válvulas

Serie N47

Rango de tamaño:

1⁄2"- 4" (DN15-DN100)

Rango de presión:

ANSI Clase 900

Las válvulas de control Habonim están diseñadas para satisfacer las demandas industriales de los sistemas de control de flujo, que deben ser precisos, flexibles, económicos y de fácil mantenimiento. Las válvulas proporcionan un rendimiento excelente, incluso en los entornos más severos, y ofrecen una solución de diseño compacta y ligera.

Sin escalonamientos se caracteriza por un control de presión y flujo sin escalonamientos para obtener tiempos de respuesta cortos, amplio rango, cero contrapresión y cierre hermético a prueba de burbujas. Las características críticas incluyen una alta capacidad de caída de presión con flujo directo, alto Cv y características de diseño adicionales para facilitar el mantenimiento y cero contrapresión.

3 piezas, puerto estándar y completo

ANSI Clase 900 | Vacío 10-6 Tor a 155 bar (2.250 psi)

ANSI Clase 400 | Vacío 10-6 Tor a 70 bar (1.000 psi)

Conexiones de extremos Roscada, soldada, bridada

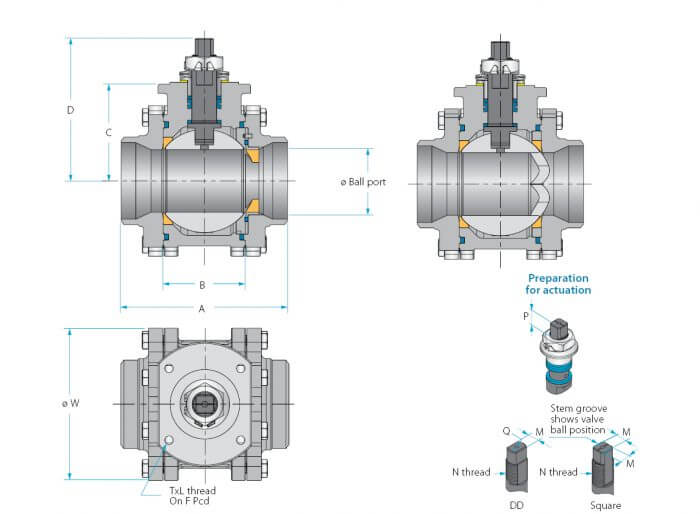

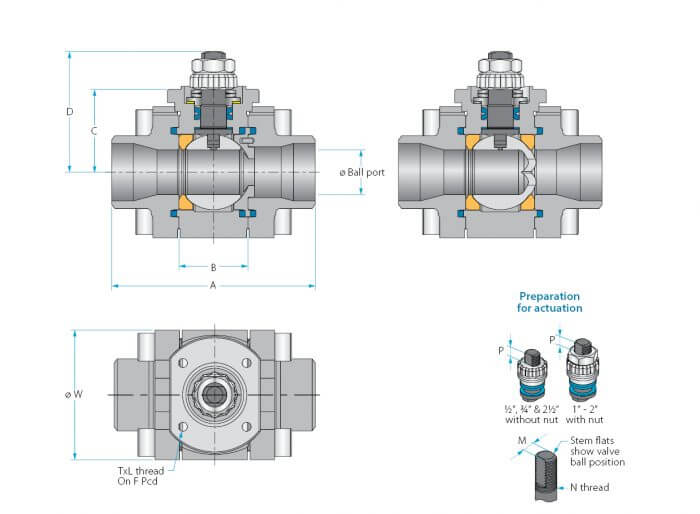

Technical Drawing IOM

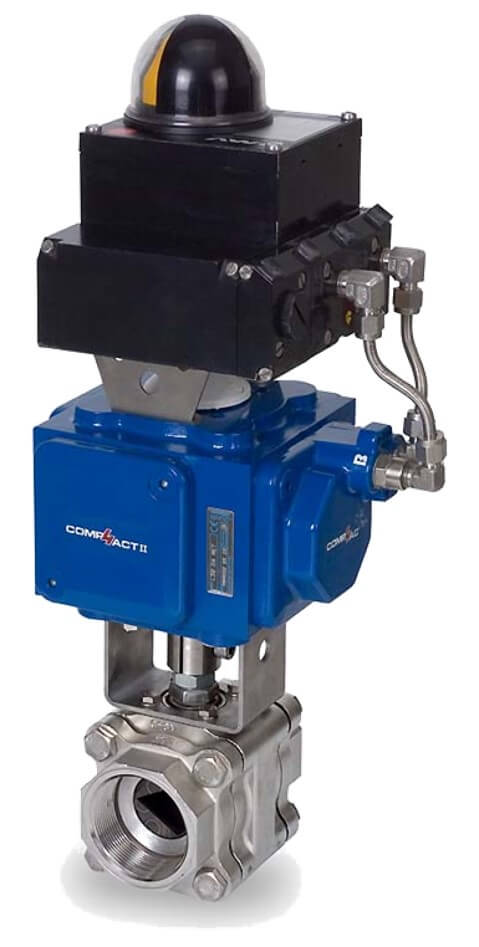

Válvula de control de 3 piezas
N47
N47

Actuación

EL COMPACTO El actuador es un actuador neumático de piñón y cremallera de un cuarto de vuelta que duplica el par de Actuadores neumáticos estándar. El rendimiento superior se logra mediante el sistema patentado de Habonim. diseño de cuatro pistones, que genera torque alrededor de un pistón ubicado en el centro. esto se traduce en el doble de potencia para el mismo tamaño de actuador o la mitad del tamaño para la misma cantidad de energía.

Más información

Uso especial

Los kits de montaje juegan un papel importante en el buen funcionamiento de una unidad automatizada. El kit de montaje es diseñado para una instalación y operación seguras de la unidad completa, con una construcción rígida y sin Esquinas filosas. Este producto bien diseñado proporciona una amplia gama de movimientos para la llave, permitiendo una fácil instalación y mantenimiento, así como la máxima seguridad del trabajador..

Whether pairing Habonim valves with the Habonim Compact™ actuators, customizing a mounting kit to pair the Habonim Compact™ actuator with other valve brands or mounting Habonim valves on a wide variety of other actuator brands; Habonim is a one stop shop, offering valve automation linkage hardware for a wide range of applications.

Más información

Accesorios
